Hệ thống đo điện trở

Tách điện trở của các điện cực dương và điện cực âm của pin lithium-ion (LIB) thành điện trở lớp hỗn hợp và điện trở kết nối và định lượng kết quả để phân tích

Định lượng điện trở lớp hỗn hợp và giao diện trở trong phiến điện cực pin lithium ion

Thúc đẩy tiến hóa của pin LIBsRM2610 phân lập và định lượng giá trị điện trở lớp hỗn hợp và giao diện trở trong phiến điện cực dương và âm được sử dụng trong pin lithium ion. Những giá trị này giúp pin LIB tiến hóa và cải thiện.*Kháng cảm giữa tập hợp và lớp hỗn hợp

Hệ thống đo điện trở điện cực - HIOKI RM2610

Phân lập và tính toán điện trở riêng của lớp hỗn hợp và giao diện trở sử dụng phân tích bài toán ngược

RM2610 phân lập và định lượng những đặc tính điện trở của các tấm điện cực, thành phần chính của pin lithium-ion (LIB) điện trở lớp hỗn hợp và điện trở kết nối. Hệ thống cho phép người dùng nhận biết được 2 thành phần này bằng cách đo bề mặt của tấm điện cực với bộ thiết bị kiểm tra bao gồm một loạt các đầu đo và sử dụng các kỹ thuật phân tích độc quyền để định lượng chúng.

bước 1

THU THẬP ĐIỆN ÁP QUAN SÁT

RM2610 áp dụng dòng điện định tại mặt phiến điện cực và đo phân bố điện áp xảy ra tại nhiều điểm trên bề mặt.

Hệ thống đo điện trở điện cực - HIOKI RM2610

bước 2

THỰC HIỆN MÔ HÌNH HÓA VÀ TÍNH TOÁN ĐIỆN ÁP TÍNH TOÁN

Tiếp theo, RM2610 mô hình hóa phiến điện cực và tính toán điện áp xảy ra trên bề mặt của nó.

Hệ thống đo điện trở điện cực - HIOKI RM2610

bước 3

LẶP ĐI LẶP LẠI TÍNH TOÁN ĐIỆN ÁP TÍNH TOÁN

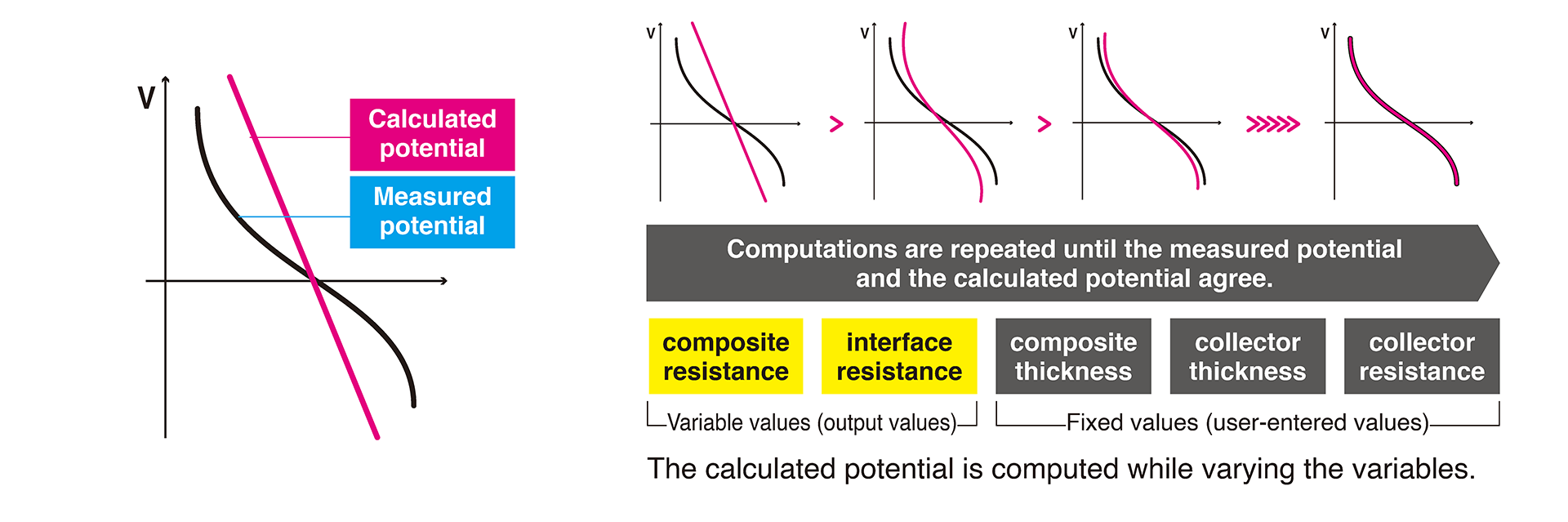

Sử dụng điện trở lớp hỗn hợp và giao diện trở làm biến số, RM2610 lặp đi lặp lại tính toán điện áp tính toán cho đến khi kết quả phù hợp với điện áp quan sát. Khi điện áp tính toán và quan sát trùng nhau, các biến số tính toán sẽ được đưa ra.

Hệ thống đo điện trở điện cực - HIOKI RM2610

tính năng chính của hệ thống đo điện trở điện cực hioki rm2610

  • Đo điện trở suất hỗn hợp [Ωcm]
  • Đo điện trở kết nối giữa lớp hỗn hợp và bộ thu dòng điện [Ωcm^2]
  • Độ dày lớp hỗn hợp [μm] (cho 1 mặt)
  • Độ dày bộ thu dòng [μm]
  • Điện trở suất thể tích bộ thu dòng [Ωcm]
  • Kiểm tra tiếp điểm + đo điện thế: xấp xỉ. 30 giây.
  • Tính toán: xấp xỉ. 35 giây. (trên PC có CPU Intel core i5-7200U)
  • Phương pháp tính toán phân tích vấn đề nghịch đảo của phân bố tiềm năng bằng phương pháp thể tích hữu hạn
  • Dòng đo 1 μA (tối thiểu) đến 10 mA (tối đa)
  • Số lượng đầu đo: 46
  • Đo điện trở suất hỗn hợp [Ωcm]
  • Đo điện trở kết nối giữa lớp hỗn hợp và bộ thu dòng điện [Ωcm^2]
  • Độ dày lớp hỗn hợp [μm] (cho 1 mặt)
  • Độ dày bộ thu dòng [μm]
  • Điện trở suất thể tích bộ thu dòng [Ωcm]
  • Kiểm tra tiếp điểm + đo điện thế: xấp xỉ. 30 giây.
  • Tính toán: xấp xỉ. 35 giây. (trên PC có CPU Intel core i5-7200U)
  • Dòng đo 1 μA (tối thiểu) đến 10 mA (tối đa)
  • Số lượng đầu đo: 46

Pin LIBs dự kiến tiến hóa và cải tiến

Tăng tốc quá trình phát triển bằng cách định lượng đại lượng không thể nhìn thấy của điện trở

Hiển thị sự biến đổi của điện trở lớp hỗn hợp và giao diện trở do ảnh hưởng của sự khác biệt về vật liệu, thành phần và điều kiện sản xuất.

Xác định lượng phụ gia dẫn điện thích hợp nhằm hạ thấp giao diện trở. Đánh giá ảnh hưởng của lớp phủ carbon đến giao diện trở.Tham khảo biểu đồ, bạn có thể thấy biến đổi của điện trở lớp hỗn hợp và giao diện trở khi thay đổi lượng phụ gia dẫn điện. Bạn cũng có thể thấy sự biến đổi của giao diện trở phụ thuộc vào việc có hay không lớp phủ carbon.Cuối cùng, bạn có thể thấy rằng điện trở lớp hỗn hợp và giao diện trở được phân tách và tính toán riêng biệt dựa trên thực tế là điện trở lớp hỗn hợp vẫn giữ nguyên bất kể có hay không lớp phủ carbon.

🟩 Điện trở lớp hỗn hợp (tập hợp hãng AI)🟥 Điện trở lớp hỗn hợp (tập hợp phủ carbon từ Công ty S)X  Giao diện trở (tập hợp hãng AI)X  Giao diện trở (tập hợp phủ carbon từ Công ty S)

Phân tích ảnh hưởng của mật độ điện cực lên giao diện trởBiểu đồ này minh họa kết quả đo đạc một điện cực trong khi thay đổi áp lực nén để làm thay đổi mật độ điện cực. Mặc dù cả điện trở khối của lớp hỗn hợp và giao diện trở đều giảm khi áp lực nén và mật độ điện cực tăng lên, song giao diện trở giảm mạnh sau một ngưỡng nào đó. Giá trị gần như đồng nhất sau sự suy giảm đó hữu ích trong việc xác định giá trị tối ưu.

🟩 Điện trở lớp hỗn hợp (tập hợp hãng AI)X  Giao diện trở (tập hợp hãng AI)

Các thành phần chính của hệ thống đo điện trở điện cực RM2610

Hệ thống đo điện trở điện cực - HIOKI RM2610

1. Phần mềm tính toán điện trở RM2612 | 2. Đơn vị nén RM9003, Bộ thử nghiệm RM9004 | 3. Dây kết nối RM9005 | 4. Máy đo điện trở điện cực RM2611*Khách hàng tự chuẩn bị máy tính cá nhân

Kiểm tra trước khi hoạt độngBạn có thể kiểm tra trạng thái của đầu dò bằng việc sử dụng bảng kiểm tra đầu dò.

Giao diện người dùngDi chuyển con trỏ đến tham số để xem hướng dẫn bao gồm mô tả và phạm vi giá trị hợp lệ.

Cơ chế khóa an toàn thiết kế

Kéo cần khóa về phía bạn để cho phép hạ đầu dò xuống. Thiết kế này giữ cho đầu dò không bị hạ xuống một cách vô ý.

Tổng hợp video giới thiệu & hướng dẫn của hệ thống đo điện trở hioki rm2610

Từ thiết lập đến kiểm tra – Hệ thống đo điện trở điện cực RM2610

Hioki RM2610 tách điện trở của các điện cực dương và điện cực âm của pin lithium-ion (LIB) thành điện trở lớp hỗn hợp và điện trở kết nối (điện trở tiếp xúc giữa bộ thu dòng điện và lớp hỗn hợp) và định lượng kết quả để phân tích thêm. Video này cho biết cách thiết lập và đo kiểm.

Cách bảo dưỡng định kỳ Hệ thống đo điện trở điện cực RM2610

Video sau giới thiệu các quy trình để xác minh tính cách điện. tính liên tục giữa các đầu đo, thiết bị đo điện trở và DUT. Do không cần phải tháo ra khỏi hệ thống mà chỉ cần xoay để hướng đầu đo về phía trước, nên việc vệ sinh và kiểm tra đầu đo cực kỳ dễ dàng.

Làm sạch điện cực bằng CÔNG CỤ BẢO TRÌ RM9006

Quy trình làm sạch điện cực bằng cách sử dụng “CÔNG CỤ BẢO TRÌ RM9006” (bán rời) để giữ cho đầu đo điện cực của HỆ THỐNG ĐO ĐIỆN TRỞ RM2610 luôn sạch sẽ.

Phần mềm đo điện trở Hioki RM2612 : 1 đến 4

Định lượng điện trở bề mặt (điện trở tiếp xúc) giữa điện trở lớp vật liệu composite và lớp thu dòng điện đối với những thay đổi của vật liệu tấm điện cực (vật liệu hoạt tính, chất trợ dẫn, v.v.), thành phần và điều kiện lớp phủ. Giới thiệu các chức năng của phần mềm ứng dụng cho Hệ thống đo điện trở RM2610.

Phần mềm đo điện trở Hioki RM2612 : 5 đến 7

Bước 5: Đầu ra kết quả phân tích và thông tin khácBước 6: Sử dụng “Meas. Mode ” và “Analysis Mode ”Bước 7: Lưu / Tải cấu hình đo lường và phân tích

Phần mềm đo điện trở Hioki RM2612 : 8 đến 10

Bước 8: Khi kết quả phân tích là NegativeBước 9: Tiết kiệm thời gian và tối đa hóa hiệu quảBước 10: Thực hiện phép tính ngay cả với CONTACT ERROR
