Giám Sát Phụ Tải Điện Nhà Máy Với HIOKI PW3365

Giám sát phụ tải điện là quá trình theo dõi công suất và điện năng tiêu thụ theo thời gian để biết hệ thống đang sử dụng điện ở đâu, khi nào và như thế nào. Đối với nhà máy có nhiều dây chuyền, máy nén khí, hệ thống điều hòa, chiller và động cơ công suất lớn, chỉ nhìn hóa đơn điện cuối tháng thường chưa đủ để xác định nguyên nhân tăng chi phí. Thiết bị ghi công suất HIOKI PW3365 cho phép thu thập dữ liệu điện áp, dòng điện, công suất, điện năng và các giá trị demand, tạo cơ sở cho việc phân tích phụ tải và lập kế hoạch quản lý năng lượng.

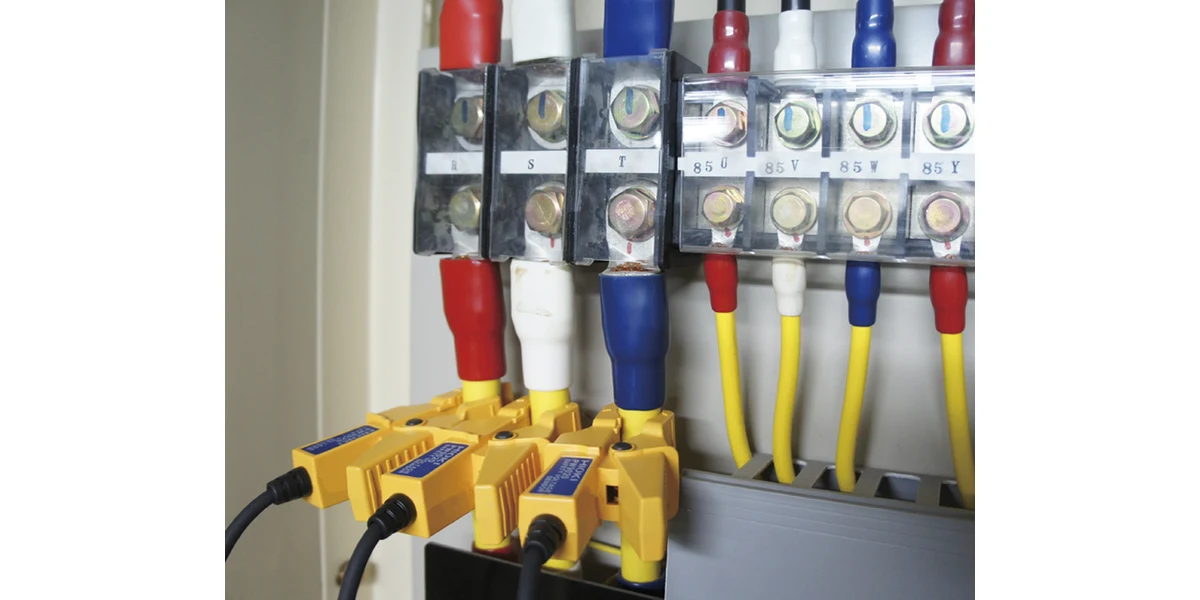

Điểm đáng chú ý của HIOKI PW3365-20 là phương pháp đo điện áp qua lớp cách điện của dây dẫn bằng cảm biến chuyên dụng. Nhờ vậy, trong cấu hình tương thích, kỹ thuật viên có thể giảm thao tác tiếp xúc trực tiếp với phần kim loại mang điện. Tuy nhiên, an toàn đo vẫn phụ thuộc vào cấp đo lường, điều kiện hiện trường và quy trình thao tác phù hợp.

Vì sao nhà máy cần giám sát phụ tải điện theo thời gian?

Hóa đơn điện cung cấp thông tin tổng lượng điện năng sử dụng, nhưng không thể hiện rõ thiết bị nào tăng phụ tải vào mỗi ca, mức tiêu thụ ngoài giờ sản xuất hoặc các khoảng công suất đạt đỉnh. Khi có dữ liệu ghi liên tục, đội vận hành có thể:

• Nhận diện khung giờ tiêu thụ cao và so sánh giữa các ca sản xuất.
• Phát hiện phụ tải nền bất thường khi dây chuyền đã dừng.
• Đánh giá ảnh hưởng của việc khởi động đồng thời nhiều thiết bị.
• So sánh điện năng trước và sau khi thay đổi chế độ vận hành.
• Xây dựng cơ sở dữ liệu thực tế phục vụ kiểm toán và cải tiến sử dụng năng lượng.

Ví dụ, một hệ thống máy nén khí có thể vẫn tiêu thụ đáng kể điện năng sau giờ làm việc do duy trì áp suất hoặc rò rỉ khí nén. Dữ liệu công suất ghi theo thời gian giúp nhận diện thời điểm bất thường; để kết luận nguyên nhân, cần kết hợp nhật ký sản xuất, tình trạng máy và kiểm tra thực địa.

HIOKI PW3365 đo được những thông số nào?

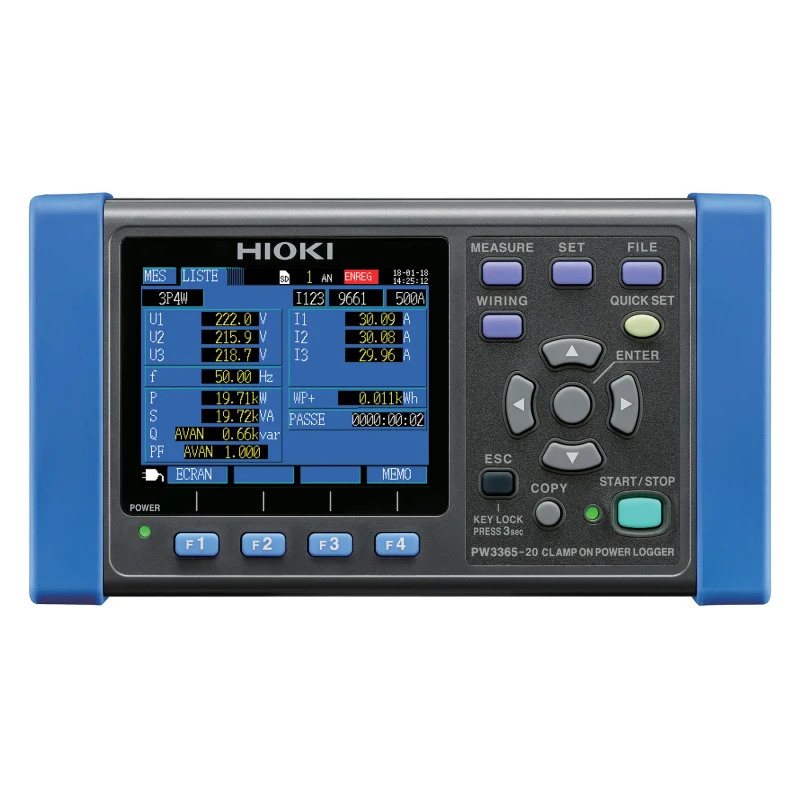

PW3365 là thiết bị ghi công suất dạng kẹp của HIOKI, hỗ trợ các cấu hình một pha hai dây, một pha ba dây, ba pha ba dây và ba pha bốn dây theo thông số nhà sản xuất. Thiết bị có thể ghi điện áp hiệu dụng, dòng điện hiệu dụng, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, điện năng tác dụng và giá trị demand. Chức năng và phạm vi đo thực tế phụ thuộc phương án đấu nối, đầu kẹp dòng điện và phụ kiện được sử dụng.

Cần phân biệt: phép đo ghi công suất/điện năng phục vụ quản lý phụ tải không thay thế hoàn toàn việc kiểm tra chất lượng điện chuyên sâu. Nếu cần đánh giá sụt áp thoáng qua, sự kiện bất thường hoặc các vấn đề chất lượng điện chuyên biệt, doanh nghiệp có thể tham khảo máy phân tích chất lượng điện HIOKI PQ3198 và chọn thiết bị theo mục tiêu đo.

Quy trình 5 bước giám sát phụ tải điện trong nhà máy

1. Xác định mục tiêu và vị trí đo

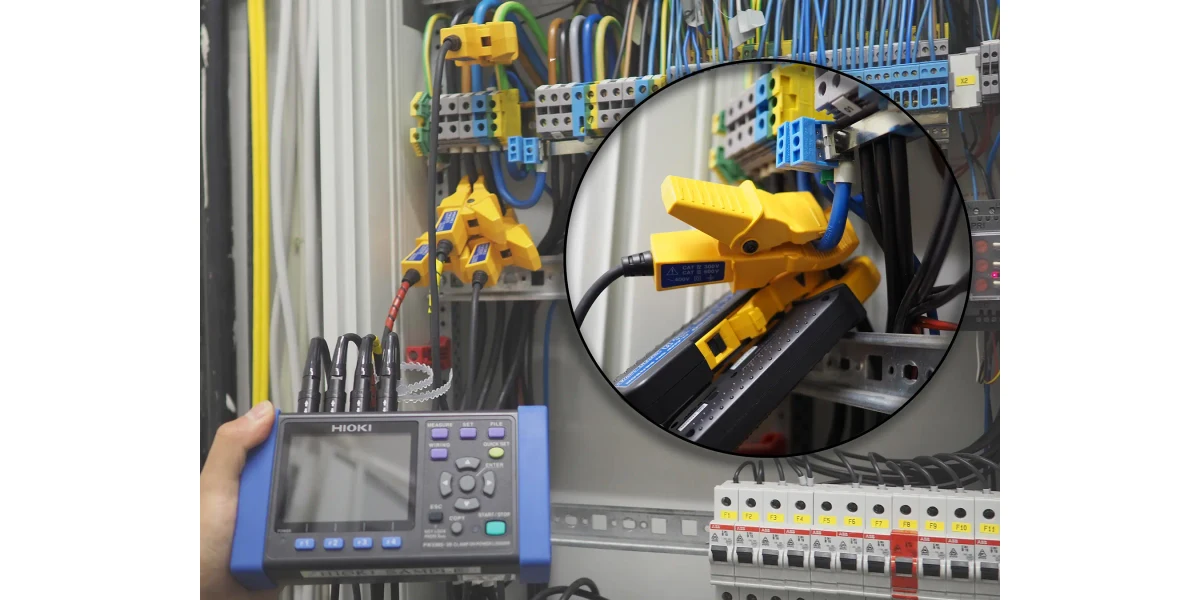

Trước khi lắp thiết bị, nên trả lời ba câu hỏi: cần theo dõi tổng phụ tải nhà máy hay một dây chuyền cụ thể, dữ liệu sẽ dùng để giải quyết vấn đề gì và cần đo trong bao lâu. Từ đó xác định điểm đo tại tủ phân phối chính, nhánh cấp máy nén khí, chiller hoặc cụm dây chuyền. Khi nhiều khu vực sử dụng cùng nguồn, cần phân định ranh giới phụ tải để tránh kết luận sai từ dữ liệu tổng.

2. Kiểm tra sơ đồ điện và lựa chọn cảm biến

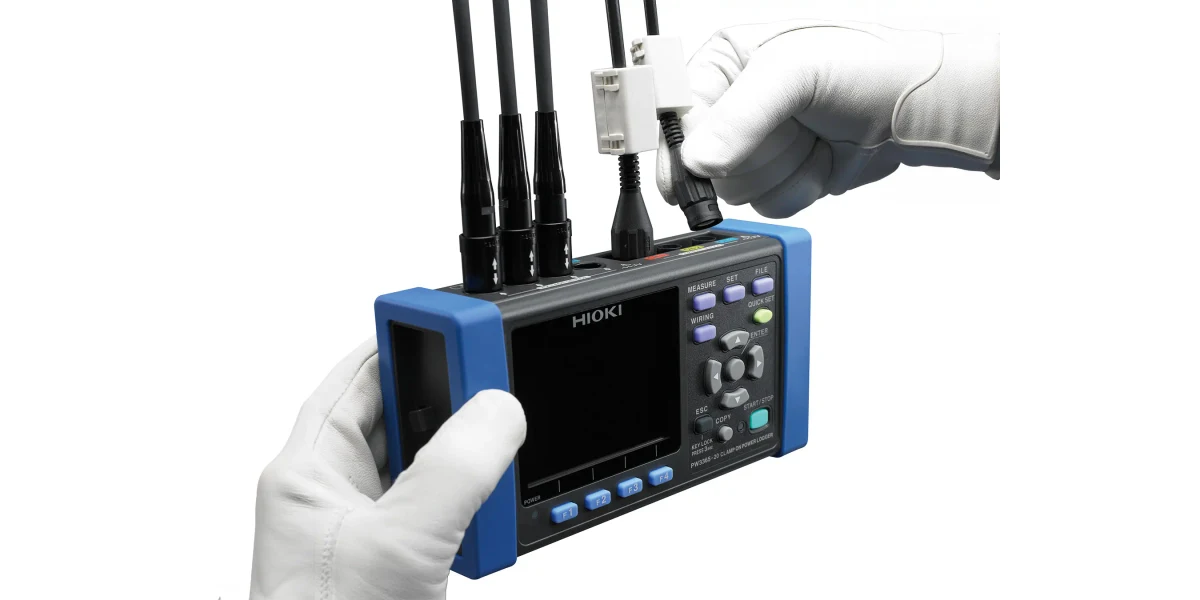

Xác nhận hệ thống đang đo là một pha hay ba pha, số dây, hướng công suất và dòng điện dự kiến. Chọn cảm biến dòng có dải đo, mức chịu điện áp và đường kính hàm kẹp phù hợp; kiểm tra mã phụ kiện tương thích theo hướng dẫn HIOKI. Không mặc định rằng mọi cảm biến hoặc cấu hình có thể sử dụng thay thế cho nhau.

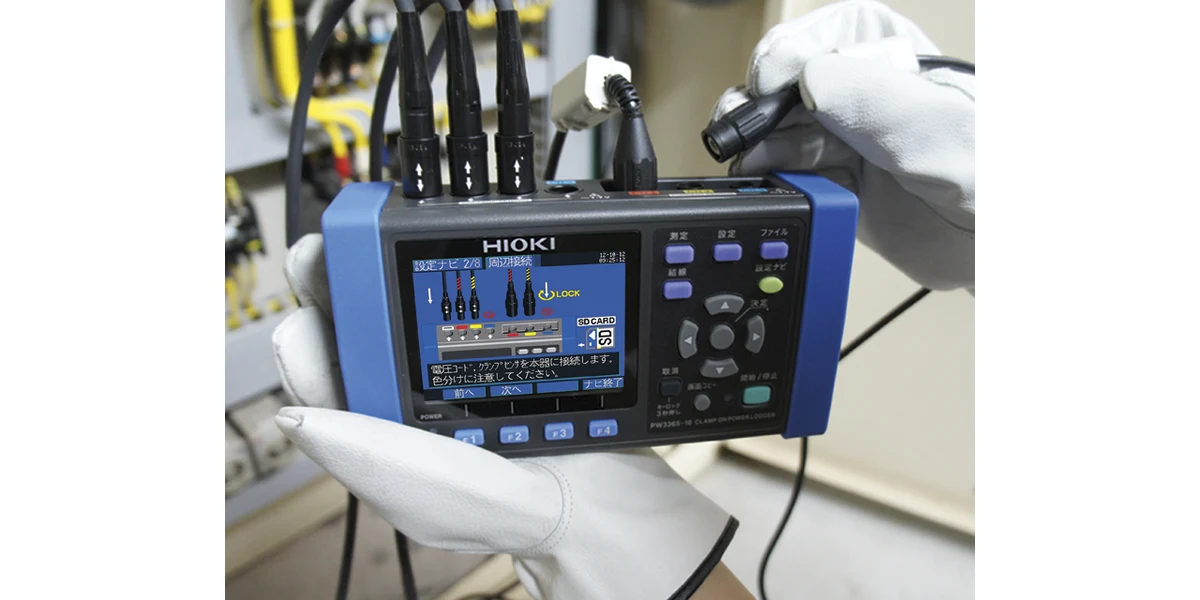

3. Thiết lập cấu hình và xác nhận đấu nối

Chỉ kỹ thuật viên đủ năng lực mới thao tác bên trong tủ điện. Sau khi thực hiện biện pháp an toàn và kết nối thiết bị đúng hướng dẫn, cần thiết lập sơ đồ mạch, dải đo của cảm biến và kiểm tra dấu công suất cùng các giá trị điện áp, dòng điện trên màn hình. Nếu chiều kẹp dòng sai hoặc chọn nhầm sơ đồ mạch, dữ liệu công suất có thể không phản ánh đúng thực tế.

4. Ghi dữ liệu đủ đại diện cho chu kỳ sản xuất

Không phải trường hợp nào một vài phút đo cũng đủ kết luận. Nhà máy nên lựa chọn khoảng thời gian bao trùm cả giờ cao điểm, giờ thấp điểm, thời gian chờ và các ca vận hành khác nhau. Với tải vận hành theo chu kỳ ngày hoặc tuần, ghi trong nhiều ngày sẽ dễ nhận diện quy luật hơn. Cần xác định khoảng ghi và dung lượng lưu trữ tương ứng, đồng thời ghi lại các sự kiện sản xuất ảnh hưởng đến phụ tải.

5. Đọc biểu đồ, đối chiếu dữ liệu và đưa ra biện pháp

So sánh công suất tác dụng theo thời gian với lịch sử vận hành để tìm đỉnh tải, mức tiêu thụ nền và các giai đoạn biến động mạnh. Sử dụng điện năng kWh để đánh giá tổng lượng tiêu thụ; sử dụng công suất kW và thông số demand theo kỳ để hiểu đặc điểm phụ tải. Các giá trị này không đồng nghĩa với tiền điện thực tế nếu chưa xét biểu giá, phương án tính công suất và các thành phần hóa đơn áp dụng.

Phân tích biểu đồ phụ tải: nên nhìn vào đâu?

Khi mở đồ thị theo thời gian, ba dạng tín hiệu thường đáng chú ý:

• Đỉnh công suất ngắn hạn: có thể trùng thời điểm nhiều động cơ khởi động hoặc nhiều thiết bị cùng đạt tải. Cần kiểm tra thêm độ phân giải thời gian của dữ liệu trước khi quy nguyên nhân.
• Phụ tải nền cao: công suất không hạ về mức dự kiến trong ca nghỉ, gợi ý kiểm tra thiết bị chạy không tải, điều hòa hoặc hệ thống khí nén.
• Biến động giữa các ca: điện năng cho cùng sản lượng chênh lệch lớn có thể phản ánh thay đổi về chế độ vận hành, sản phẩm hoặc hiệu suất sử dụng thiết bị.

PW3365 cung cấp màn hình biểu đồ demand và xu hướng với khả năng xem các giá trị cực đại, cực tiểu, trung bình. Khi cần quan sát tập trung và xử lý trên máy tính, có thể sử dụng GENNECT ONE với cấu hình kết nối tương thích để quản lý dữ liệu và theo dõi từ xa qua mạng LAN.

Từ dữ liệu đo đến cơ hội tiết kiệm năng lượng

Dữ liệu phụ tải phát huy giá trị khi được biến thành hành động cụ thể. Với hệ thống HVAC và chiller, có thể so sánh thời điểm chạy máy với nhu cầu làm mát thực tế, kết hợp nhiệt độ môi trường và lịch sản xuất. Với khí nén, có thể đo điện năng tiêu thụ khi không có nhu cầu sản xuất rồi khảo sát các điểm rò rỉ. Với dây chuyền, có thể đối chiếu điện năng trên một đơn vị sản phẩm giữa các ca và điều kiện vận hành tương đồng.

Để đánh giá hiệu quả của một biện pháp, nên đo cả trước và sau khi thay đổi, giữ điều kiện so sánh tương đương hoặc chuẩn hóa theo sản lượng và thời gian vận hành. Không nên khẳng định tỷ lệ tiết kiệm dựa trên một biểu đồ đơn lẻ khi chưa kiểm soát các yếu tố biến động.

PW3365 phù hợp với những trường hợp nào?

• Nhà máy sản xuất: theo dõi tải tổng và tải nhánh nhằm tìm giai đoạn tiêu thụ bất thường.
• Hệ thống chiller, HVAC: đối chiếu thời gian máy vận hành với mức tiêu thụ điện.
• Máy nén khí và động cơ: đánh giá công suất vận hành, chế độ chờ và chu kỳ sử dụng.
• Khảo sát tiết kiệm năng lượng: lập đường cơ sở điện năng trước khi triển khai cải tiến.
• Đơn vị tư vấn kỹ thuật: thu thập dữ liệu có thể đối chiếu để phục vụ báo cáo hiện trạng.

Những lưu ý trước khi lựa chọn thiết bị ghi công suất

Người mua nên xác nhận điện áp hệ thống, sơ đồ mạch, dòng điện cực đại, kích thước dây dẫn, yêu cầu cách điện, thời gian ghi, phương thức xuất dữ liệu và phụ kiện kẹp dòng cần mua. Đặc biệt, không nên nhầm khả năng đo điện năng của power logger với khả năng phân tích đầy đủ mọi hiện tượng chất lượng điện của power quality analyzer. Xem thêm quy trình phân tích chất lượng điện nếu mục tiêu chính là điều tra sự cố nguồn điện thay vì theo dõi mức tiêu thụ.

Câu hỏi thường gặp

Giám sát phụ tải điện có giống kiểm toán năng lượng không?

Không hoàn toàn. Giám sát phụ tải là hoạt động thu thập dữ liệu điện theo thời gian; kiểm toán năng lượng là quá trình rộng hơn, có thể kết hợp khảo sát thiết bị, phân tích quy trình, xây dựng đường cơ sở và đề xuất giải pháp cải tiến.

HIOKI PW3365 có đo được điện 3 pha không?

Có. Thiết bị hỗ trợ cấu hình ba pha ba dây và ba pha bốn dây; cần đấu nối đúng sơ đồ và dùng cảm biến phù hợp với phạm vi đo.

Có thể xem dữ liệu PW3365 trên máy tính không?

Có. Theo tài liệu HIOKI, dữ liệu có thể được quản lý qua phương thức kết nối và phần mềm được hỗ trợ như GENNECT ONE. Tính năng thực tế cần đối chiếu phiên bản phần mềm và cấu hình thiết bị.

Đo trong bao lâu mới đánh giá được phụ tải?

Khoảng thời gian cần đủ đại diện cho chu kỳ vận hành. Nếu dây chuyền thay đổi theo ca và theo ngày, ghi trong nhiều ca hoặc nhiều ngày thường hữu ích hơn một phép đo tức thời. Độ dài khảo sát phụ thuộc mục tiêu và tính ổn định của tải.

PW3365 có thay thế công tơ điện dùng để thanh toán không?

Thiết bị hữu ích cho khảo sát và quản lý năng lượng. Không nên mặc định dữ liệu PW3365 được chấp nhận làm chỉ số thanh toán điện thương mại; mục đích này phụ thuộc quy định và thiết bị đo được phê duyệt.
