HIOKI RM3542C và RM3542C-3: chọn đúng bản để “ăn chắc” tốc độ lẫn độ lặp trên dây chuyền
Th2
Nếu bạn đang đọc bài này trên hiokijp.vn (HIOKI Việt Nam), khả năng cao bạn thuộc 1 trong 2 nhóm: (1) kỹ sư QA/QC cần siết chặt tiêu chí điện trở nhưng không được làm nghẽn takt time, hoặc (2) kỹ sư tự động hóa muốn “đẩy” phần phán định/ phân hạng xuống ngay thiết bị để giảm tải cho PLC/PC.

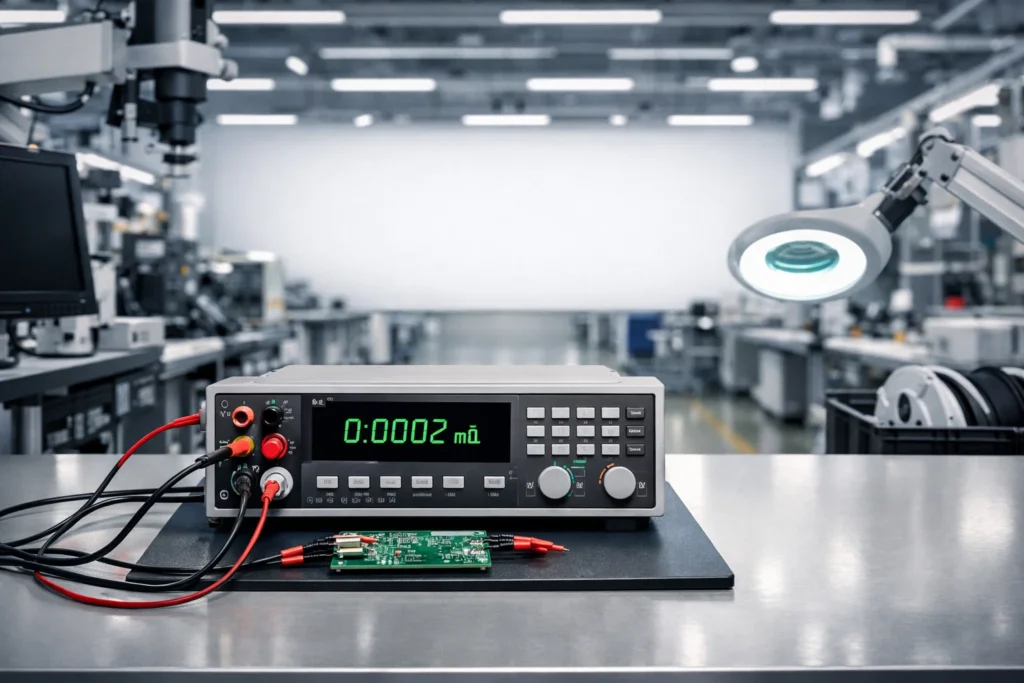

Bộ đôi HIOKI RM3542C và HIOKI RM3542C-3 được thiết kế đúng cho bối cảnh đó: đo điện trở DC tự động in-line cho chip resistor và ferrite bead, tối ưu chống nhiễu, kiểm soát tiếp xúc, và hỗ trợ bài toán linh kiện siêu nhỏ.
Trong hệ sinh thái triển khai tại Việt Nam, hiokijp.vn là website vệ tinh chuyên sâu theo từng dòng ứng dụng; còn website chính của hệ thống là victory.com.vn thuộc Công Ty Cổ phần Thiết Bị Thắng Lợi (Victory Instruments JSC)—nơi bạn có thể tham chiếu giải pháp tổng thể, tư vấn cấu hình và triển khai đồng bộ cho nhà máy.
1) Chọn HIOKI RM3542C hay RM3542C-3: nhìn theo “đầu ra” bạn cần
Chọn HIOKI RM3542C (bản tiêu chuẩn) khi bạn ưu tiên:
- Đo nhanh + ổn định cho kiểm tra pass/fail theo ngưỡng, cần chống nhiễu tốt trên line.
- Cần các cơ chế ổn định tiếp xúc (contact improvement) và giám sát lỗi tiếp xúc để hạn chế đo sai do probe/fixture.
- Cần kiểm tra linh kiện nhỏ với giới hạn điện áp đặt lên mẫu ≤5 V để giảm rủi ro ảnh hưởng đặc tính.
- Dải đo “bao phủ rộng” phục vụ nhiều mã hàng: từ mức rất thấp đến rất cao (tùy chế độ).
Chọn HIOKI RM3542C-3 (bản nâng cao) khi bạn muốn “đẩy logic chất lượng” xuống thiết bị:
Bản -3 thường đáng tiền khi bạn cần một (hoặc nhiều) mục sau:

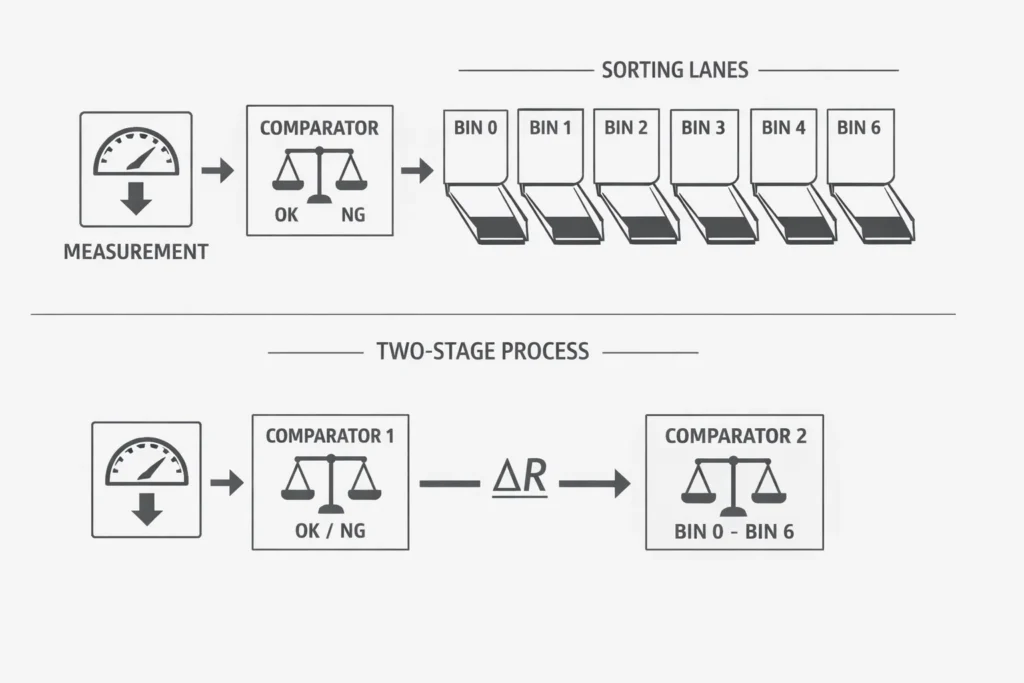

- BIN grading (tối đa 7 bins): phân hạng/ phân luồng ngay trên thiết bị thay vì để PLC/PC xử lý.
- ΔR (so sánh sai khác giữa hai công đoạn/2 thiết bị): dùng để bắt các ca “trôi” do stress/điều kiện công đoạn thay đổi, thay vì chỉ nhìn giá trị tuyệt đối.
- Cần dải 10 mΩ (thêm so với bản tiêu chuẩn), và/hoặc muốn độ chính xác bảo đảm 90 ngày để bám sát các tiêu chí siết chặt theo lô/ theo khách hàng.
2) Khác biệt “đáng chú ý” giữa HIOKI RM3542C và RM3542C-3
A. Tính năng chỉ có trên RM3542C-3
- BIN Measurement (0–6, tối đa 7 bins) để chấm mức/grade.
- ΔR function (cross-stage auto-judgment): so sánh chênh lệch đo giữa hai thiết bị/công đoạn, phát hiện sai lệch tinh vi do stress hoặc biến thiên môi trường.
- Thêm dải 10 mΩ với độ phân giải 0.01 μΩ (phục vụ kiểm tra siêu thấp).
- 90-day accuracy (thay vì chỉ bảo đảm 1 năm như thông thường).
B. Nền tảng chung của cả hai (điểm tạo “độ tin” trên line)
- Chống nhiễu tốt nhờ kiến trúc cách ly (galvanic isolation) để giữ dữ liệu ổn định trong môi trường nhiễu điện nhà máy.
- Tùy biến integration time theo từng dải đo: có thể tối ưu theo mục tiêu (nhanh để bám takt, hoặc dài hơn để tăng repeatability).
- Tốc độ tối thiểu theo dải (ví dụ 100/300/1000 Ω, Low Power OFF): FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (min).
- Giới hạn điện áp đặt lên mẫu ≤5 V (Applied Voltage Limit) để hỗ trợ đo “low-stress”, giảm nguy cơ ảnh hưởng linh kiện nhỏ/nhạy.
- Jumper Mode: rút ngắn thời gian kiểm tra jumper/zero-ohm (nhà sản xuất công bố có thể giảm tới 76% trong kịch bản nêu trên trang sản phẩm).
- Cơ chế giảm lỗi tiếp xúc: contact improvement, contact check, voltage monitor… giúp hạn chế false fail do probe/fixture.
3) “Checklist triển khai” theo kiểu nhà máy: cấu hình thế nào cho ra kết quả dễ vận hành
Dưới đây là cách làm giúp bài toán đi từ “mua máy” sang “chạy line ổn định” (đặc biệt hữu ích nếu bạn cần bàn giao ca kíp):
Bước 1 — Chốt CTQ: bạn đang kiểm giá trị tuyệt đối hay biến thiên giữa công đoạn
- Nếu chỉ cần pass/fail theo spec: HIOKI RM3542C đã đáp ứng tốt nhờ comparator + độ ổn định đo.
- Nếu cần bắt drift theo công đoạn (trước/sau stress): ưu tiên RM3542C-3 để dùng ΔR đúng bài.
Bước 2 — Chọn dải đo “đúng điểm làm việc”
- Với các mã hàng điện trở thấp, cân nhắc lợi ích của Jumper Mode để giữ throughput.
- Nếu bạn phải soi rất thấp (mΩ sâu), bản -3 có thêm dải 10 mΩ sẽ giúp biên thiết kế thoáng hơn.
Bước 3 — Chỉnh integration time theo dải, thay vì “một cấu hình cho tất cả”
Mấu chốt vận hành ổn định là: dải nào chạy nhiều nhất thì tối ưu riêng dải đó (thời gian tích phân, delay, retry…). HIOKI RM3542C cho phép gán integration time theo dải đo.
Bước 4 — Nếu dùng RM3542C-3, hãy “thiết kế BIN” theo luồng sorting thật
- BIN không chỉ để “đẹp số”: hãy map trực tiếp sang cửa phân loại/khay/luồng băng tải. (Thiết bị hỗ trợ BIN 0–6, tối đa 7 bins).
- Với các line cần phản hồi nhanh, phân hạng tại thiết bị giúp giảm tải trao đổi dữ liệu và tránh trễ xử lý ở host.
Bước 5 — Khóa vận hành: preset + chống sai đấu nối sau bảo trì
HIOKI RM3542C có các cơ chế như preset và chức năng hỗ trợ giảm rủi ro sai thiết lập/đấu nối sau bảo trì, giúp “chuyển ca” an toàn hơn.
4) Gợi ý kịch bản ứng dụng
Kịch bản A: Line chip resistor cần takt cực ngắn
- Ưu tiên dải và cấu hình cho FAST (0.9 ms min theo dải phù hợp), đồng thời bật các cơ chế kiểm soát tiếp xúc để hạn chế retest.
Kịch bản B: Line ferrite bead nhạy với xung/điện áp
- Tận dụng Applied Voltage Limit ≤5 V và các tùy chọn giảm dòng xung/ổn định tiếp xúc để giảm rủi ro “đụng” đặc tính linh kiện nhạy.
Kịch bản C: Có công đoạn stress (điện áp/nhiệt) và cần bắt drift
- Dùng 2 thiết bị theo 2 công đoạn và cấu hình ΔR để bắt sự thay đổi giữa công đoạn, tăng độ tin cậy sàng lọc.
5) Thông số “đủ dùng để đưa vào bảng so sánh kỹ thuật”
- Dải điện trở (Low Power OFF): 100 mΩ → 100 MΩ (16 bước); riêng HIOKI RM3542C-3 có thêm 10 mΩ.
- Tốc độ (ví dụ 100/300/1000 Ω, Low Power OFF): FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (min).
- Điện áp hở mạch tối đa 20 V; khi bật giới hạn điện áp áp lên mẫu: tối đa 5 V.
- Giao tiếp cơ bản: RS-232C, I/O ngoài; (một biến thể khác có GP-IB, nhưng khi bạn đặt hàng nên chốt đúng mã theo nhu cầu hệ thống).
- Lưu ý: probe/fixture không đi kèm máy, cần chọn theo mẫu/đồ gá.
6) FAQ
RM3542C-3 có thay HIOKI RM3542C được không?
Có. RM3542C-3 là bản nâng cao, bổ sung BIN/ΔR, thêm dải 10 mΩ và độ chính xác bảo đảm 90 ngày.
Khi nào BIN grading thật sự tạo khác biệt?
Khi line cần phân nhiều mức ngay lập tức (sorting theo grade), và bạn muốn giảm logic xử lý ở PLC/PC để tránh trễ.
Vì sao ΔR quan trọng hơn nhìn giá trị tuyệt đối?
Trong nhiều quy trình, lỗi nằm ở “độ thay đổi sau công đoạn stress/điều kiện môi trường”, ΔR giúp phát hiện drift nhỏ giữa công đoạn.
KẾT LUẬN: Chọn đúng phiên bản để tối ưu “tổng chi phí chất lượng”
Đăng trên hiokijp.vn, bài viết này tập trung vào cách chọn phiên bản theo mục tiêu vận hành: HIOKI RM3542C phù hợp khi bạn cần nền tảng đo in-line ổn định, chống nhiễu tốt và kiểm soát tiếp xúc; còn RM3542C-3 đáng đầu tư khi bạn muốn BIN grading/ΔR, mở rộng xuống 10 mΩ và cần độ chính xác bảo đảm 90 ngày cho tiêu chí kiểm tra siết chặt. Nếu bạn cần tư vấn “chốt cấu hình” theo mã hàng thực tế (dải đo chủ đạo, takt time, logic sorting, phương án 2 công đoạn ΔR, chọn probe/fixture…), bạn có thể tham chiếu hệ thống giải pháp và kênh triển khai của website chính victory.com.vn (thuộc Victory Instruments JSC) để phối hợp triển khai đồng bộ cùng đội kỹ thuật.
