Kìm Đo Điện Trở Đất HIOKI FT6380-50: Giải Pháp Kiểm Tra Tiếp Địa Nhanh

Trong nhà máy, kho chứa, trạm điện hoặc công trình có hệ thống chống sét, kiểm tra định kỳ điện trở tiếp địa giúp đánh giá tình trạng hệ thống. Phương pháp đo truyền thống thường cần đóng cọc phụ, kéo dây thử hoặc tách dây nối đất, gây mất thời gian tại khu vực đang vận hành. HIOKI Việt Nam tại hiokijp.vn, thuộc hệ sinh thái Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instruments JSC, giới thiệu kìm đo điện trở đất HIOKI FT6380-50 như một giải pháp kiểm tra nhanh cho hệ thống nhiều điểm nối đất, phù hợp với công tác bảo trì cần khảo sát nhiều vị trí trong thời gian ngắn.

FT6380-50 do HIOKI phát triển tại Nhật Bản, sử dụng cơ chế kẹp trực tiếp quanh dây nối đất để xác định điện trở vòng mạch. Trong điều kiện đo phù hợp, thiết bị không yêu cầu cọc nối đất phụ và không cần tháo dây tiếp địa khỏi cực nối đất. Máy còn đo dòng AC từ mức dòng rò nhỏ đến dòng tải, lưu dữ liệu và có thể mở rộng kết nối không dây bằng bộ chuyển đổi Z3210.

Vì Sao Cần Kiểm Tra Điện Trở Tiếp Địa Định Kỳ?

Hệ thống tiếp địa hỗ trợ tạo đường dẫn cho dòng điện sự cố và giảm nguy cơ điện áp nguy hiểm xuất hiện trên các phần kim loại có thể tiếp xúc. Theo thời gian, mối nối có thể lỏng, vật liệu bị ăn mòn, điều kiện đất thay đổi hoặc kết cấu công trình được cải tạo. Vì vậy, giá trị đạt yêu cầu ở thời điểm nghiệm thu không đồng nghĩa hệ thống sẽ luôn giữ nguyên trạng thái.

Đo định kỳ giúp bộ phận bảo trì theo dõi xu hướng. Nếu một điểm tiếp địa tăng điện trở rõ rệt so với các lần trước, kỹ thuật viên có thể kiểm tra dây dẫn, đầu cốt, mối nối và điện cực. Ở hệ thống nhiều điểm nối đất, kìm đo giúp giảm thời gian khảo sát.

HIOKI FT6380-50 Hoạt Động Như Thế Nào?

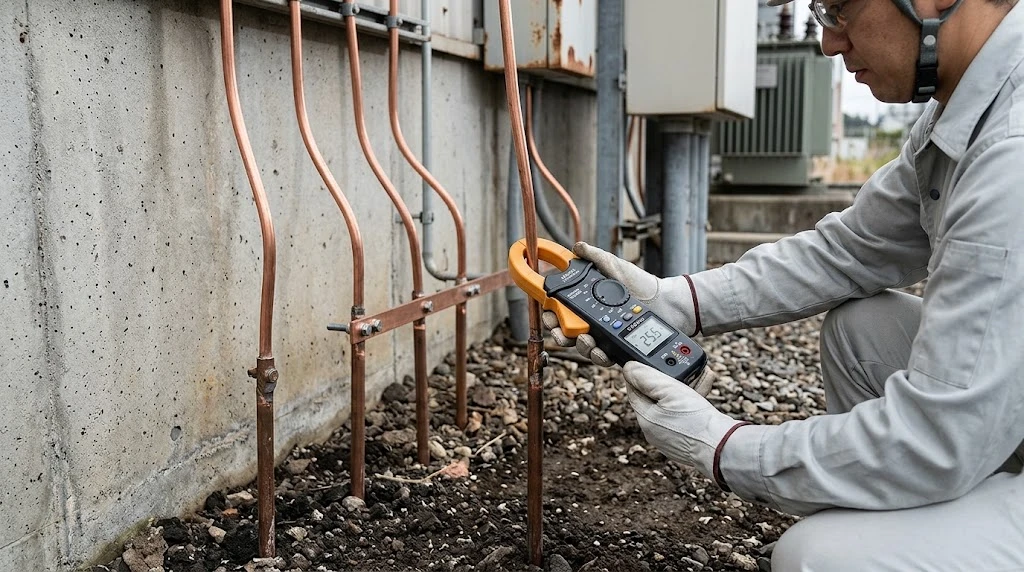

Đo Trên Hệ Thống Nhiều Điểm Nối Đất

FT6380-50 được thiết kế cho hệ thống nhiều điểm nối đất. Đầu kìm có hai lõi: một lõi đưa điện áp xác định vào vòng tiếp địa và lõi còn lại đo dòng điện. Từ hai đại lượng này, thiết bị tính điện trở tổng của vòng mạch.

Trong hệ thống có nhiều điện cực nối đất song song, điện trở tương đương của các nhánh còn lại có thể rất nhỏ so với điểm đang kiểm tra. Khi điều kiện đó được đáp ứng, giá trị đo bằng kìm có thể dùng để đánh giá nhanh. Số nhánh song song càng nhiều thì phép đo càng phù hợp với nguyên lý thiết bị.

Điểm cần lưu ý: FT6380-50 không phù hợp cho mọi cấu hình tiếp địa. Nếu chỉ có một điện cực độc lập, không hình thành vòng kín qua các điểm nối đất khác, kỹ thuật viên nên sử dụng phương pháp 2 cực hoặc 3 cực với thiết bị phù hợp như HIOKI FT6031-50.

Không Cần Ngắt Dây Tiếp Địa Khi Điều Kiện Đo Phù Hợp

FT6380-50 có thể kẹp quanh dây tiếp địa mà không cần tháo dây khỏi cực nối đất. Gọng kìm có phần cảm biến mỏng khoảng 20 mm, dễ tiếp cận không gian hẹp; đường kính dây dẫn tối đa 32 mm.

Những Điểm Nổi Bật Của Kìm Đo Điện Trở Đất HIOKI FT6380-50

1. Dải Đo Điện Trở Rộng

FT6380-50 đo điện trở đất từ 0,20 Ω đến 1600 Ω với 10 dải đo. Ở dải thấp, độ phân giải đạt 0,01 Ω; độ chính xác cơ bản là ±1,5% giá trị đọc ±0,02 Ω.

2. Đo Dòng AC Và Dòng Rò

Ngoài điện trở đất, thiết bị đo dòng AC từ 20,00 mA đến 60,0 A. Ở dải 20,00 mA, độ phân giải đạt 0,01 mA. Kỹ thuật viên có thể dùng cùng một thiết bị để kiểm tra điện trở tiếp địa và dòng điện chạy trên dây nối đất, giúp có thêm dữ liệu khi đánh giá hiện trường.

3. Lưu 2.000 Giá Trị Và Cảnh Báo Ngưỡng

Bộ nhớ tối đa 2.000 giá trị hỗ trợ công việc khảo sát nhiều điểm trước khi tổng hợp báo cáo. Chức năng cảnh báo phát tín hiệu khi điện trở hoặc dòng điện vượt ngưỡng cài đặt, giúp người dùng nhanh chóng nhận biết vị trí cần chú ý.

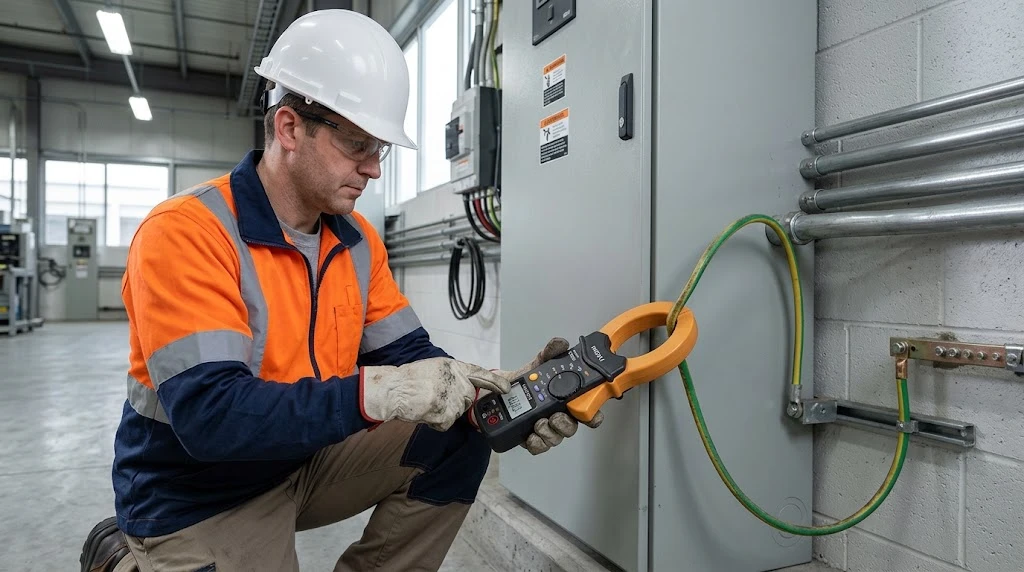

4. Kết Nối GENNECT Cross Khi Gắn Z3210

Khi lắp Wireless Adapter Z3210 bán rời, FT6380-50 hỗ trợ Bluetooth để truyền dữ liệu sang điện thoại hoặc máy tính bảng bằng ứng dụng GENNECT Cross, đồng thời hỗ trợ quy trình đưa dữ liệu vào Excel. Tính năng này phù hợp với đội bảo trì cần giảm ghi chép thủ công và quản lý lịch sử đo.

Ứng Dụng FT6380-50 Trong Bảo Trì Công Nghiệp

Nhà Máy, Kho Chứa Và Hạ Tầng Kỹ Thuật

Nhà máy và kho chứa thường có nhiều kết cấu kim loại, tủ điện và điểm tiếp địa liên kết. Khi cấu hình tạo thành hệ thống nhiều điểm nối đất phù hợp, FT6380-50 cho phép kỹ thuật viên kiểm tra từng nhánh mà không phải triển khai cọc phụ ở mỗi vị trí. HIOKI cũng nêu các ứng dụng điển hình tại kho chứa, cột truyền tải và hệ thống chống sét nhiều điểm.

Theo Dõi Xu Hướng Trong Bảo Trì Phòng Ngừa

Nếu doanh nghiệp đánh số vị trí tiếp địa, lưu kết quả theo ngày và so sánh theo chu kỳ, bộ phận kỹ thuật có thể sớm phát hiện điểm có xu hướng tăng điện trở. Một vị trí biến động rõ rệt nên được kiểm tra sâu hơn thay vì chỉ dựa vào một giá trị đơn lẻ. Đây là cách tận dụng tốt khả năng lưu dữ liệu của FT6380-50.

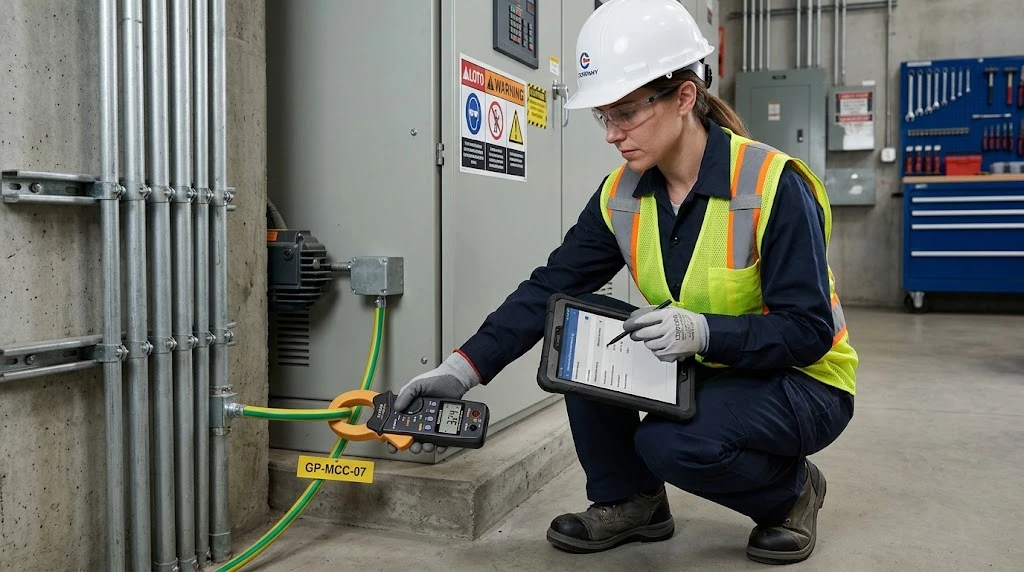

Quy Trình Kiểm Tra Tiếp Địa Nhanh Với FT6380-50

1. Xác Nhận Cấu Hình Hệ Thống

Trước khi đo, cần xác định dây đang kiểm tra thuộc hệ thống nhiều điểm nối đất và có đường vòng kín qua các nhánh tiếp địa khác. Nếu không chắc cấu trúc hệ thống, nên xem sơ đồ điện hoặc kiểm tra thực tế trước khi kết luận.

2. Kiểm Tra Thiết Bị Và Vị Trí Kẹp

Quan sát gọng kìm, bề mặt cảm biến và tình trạng thiết bị. Kẹp hoàn toàn quanh một dây nối đất tại vị trí phù hợp. Khi làm việc gần hệ thống điện đang vận hành, phải tuân thủ quy trình an toàn điện của đơn vị và giới hạn đo của thiết bị.

3. Đo, Lưu Và So Sánh Kết Quả

Đọc giá trị điện trở, lưu dữ liệu và ghi đúng mã vị trí. Trong kiểm tra định kỳ, nên so sánh với kết quả trước đó của cùng điểm đo. Nếu phát hiện thay đổi bất thường, cần kiểm tra mối nối, dây dẫn, tình trạng ăn mòn và có thể xác minh bằng phương pháp đo độc lập phù hợp.

4. Kiểm Tra Dòng Rò Khi Cần

Chuyển sang chức năng đo dòng AC để đánh giá dòng điện trên dây tiếp địa. Việc có đồng thời dữ liệu điện trở và dòng rò giúp kỹ thuật viên có thêm cơ sở nhận biết bất thường trong hệ thống.

Khi Nào Nên Chọn FT6380-50 Và Khi Nào Nên Dùng FT6031-50?

FT6380-50 phù hợp khi cần sàng lọc nhanh nhiều điểm trên hệ thống đa nối đất, muốn hạn chế tháo dây và không thuận tiện đóng cọc phụ. Đây cũng là lựa chọn đáng cân nhắc khi cần kết hợp đo điện trở tiếp địa, dòng AC và quản lý dữ liệu tại hiện trường.

FT6031-50 phù hợp hơn khi cần phép đo theo phương pháp 2 cực hoặc 3 cực, khi hệ thống không tạo vòng đo phù hợp cho kìm hoặc khi cần xác minh bằng điện cực phụ. Trong chương trình bảo trì, hai thiết bị có thể bổ trợ nhau: kìm FT6380-50 dùng để khảo sát nhanh, còn máy đo bằng cọc dùng cho vị trí cần kiểm tra chuyên sâu.

Thông Số Kỹ Thuật Chính Của HIOKI FT6380-50

• Phạm vi điện trở đất: 0,20 Ω đến 1600 Ω, 10 dải.
• Độ phân giải thấp nhất: 0,01 Ω.
• Độ chính xác điện trở cơ bản: ±1,5% rdg. ±0,02 Ω.
• Phạm vi dòng AC: 20,00 mA đến 60,0 A, True RMS.
• Bộ nhớ: tối đa 2.000 dữ liệu.
• Điện áp định mức tối đa so với đất: CAT IV 600 V.
• Đường kính dây dẫn tối đa: 32 mm.
• Nguồn: 2 pin kiềm LR6.
• Thời gian hoạt động tham chiếu: khoảng 40 giờ khi không gắn Z3210.
• Kích thước: khoảng 73 × 218 × 43 mm.
• Khối lượng: khoảng 620 g, không gồm pin.
• Kết nối không dây: hỗ trợ khi gắn Wireless Adapter Z3210 bán rời.

Lựa Chọn HIOKI FT6380-50 Tại HIOKI Việt Nam

Đối với đơn vị bảo trì nhà máy, quản lý hệ thống điện hoặc hạ tầng có nhiều điểm tiếp địa, HIOKI FT6380-50 giúp rút ngắn thao tác kiểm tra và tạo dữ liệu thuận tiện cho theo dõi định kỳ. Quan trọng nhất là sử dụng thiết bị đúng cấu hình hệ thống, hiểu giới hạn của phương pháp kẹp và đánh giá kết quả theo lịch sử đo thay vì nhìn một giá trị riêng lẻ.

HIOKI Việt Nam tại hiokijp.vn thuộc hệ sinh thái của Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instruments JSC, đơn vị cung cấp thiết bị khoa học kỹ thuật và giải pháp đo lường cho khách hàng công nghiệp tại Việt Nam. Khách hàng cần lựa chọn kìm đo điện trở đất HIOKI FT6380-50, so sánh với FT6031-50 hoặc xây dựng bộ thiết bị kiểm tra tiếp địa có thể tham khảo sản phẩm tại hiokijp.vn và kết nối Victory Instruments JSC tại victory.com.vn để được tư vấn theo cấu hình hệ thống và yêu cầu công việc thực tế.
