Khi làm việc với biến tần (inverter/VFD), nhiều kỹ thuật viên gặp một tình huống “khó chịu”: cùng một điểm đo nhưng số trên đồng hồ nhảy liên tục, lúc cao lúc thấp, hoặc kết quả không khớp với thông số kỳ vọng. Nếu bạn đang cần đo điện áp biến tần cho bảo trì, nghiệm thu, hoặc khoanh vùng lỗi, bài viết này trên HIOKI Việt Nam – hiokijp.vn sẽ giúp bạn hiểu đúng bản chất tín hiệu đầu ra biến tần, chọn chế độ đo phù hợp (đặc biệt là LPF và True RMS), và triển khai quy trình đo an toàn.
Đo Điện Áp Biến Tần Vì Sao Thường Bị Nhảy Số?
Để đo điện áp biến tần “đứng số”, bạn cần biết một điểm cốt lõi: đầu ra biến tần không phải dạng sin sạch như điện lưới. Phần lớn biến tần tạo dạng sóng bằng PWM (điều chế độ rộng xung), khiến tín hiệu có:
- Hài cao tần (high-frequency components) chồng lên dạng sóng cơ bản
- Cạnh xung dốc (dv/dt lớn) gây nhiễu và sai lệch khi đo
- Thành phần không sin làm đồng hồ đo “khó tính” nếu không đúng thuật toán RMS
- Nhiễu EMC lan truyền qua dây dẫn, động cơ, vỏ máy, đất…
Vì vậy, nếu dùng đồng hồ không phù hợp (hoặc chọn sai thang/chế độ), bạn sẽ thấy:
- Điện áp hiển thị dao động
- Giá trị không lặp lại giữa các lần đo
- Kết quả khác nhau khi đổi vị trí que đo hoặc thay đổi cách đi dây
👉 Đây là lý do khi đo điện áp biến tần, bạn nên ưu tiên đồng hồ True RMS và biết lúc nào cần bật LPF.
True RMS Là Gì Và Vì Sao Quan Trọng Khi Đo Điện Áp Biến Tần?

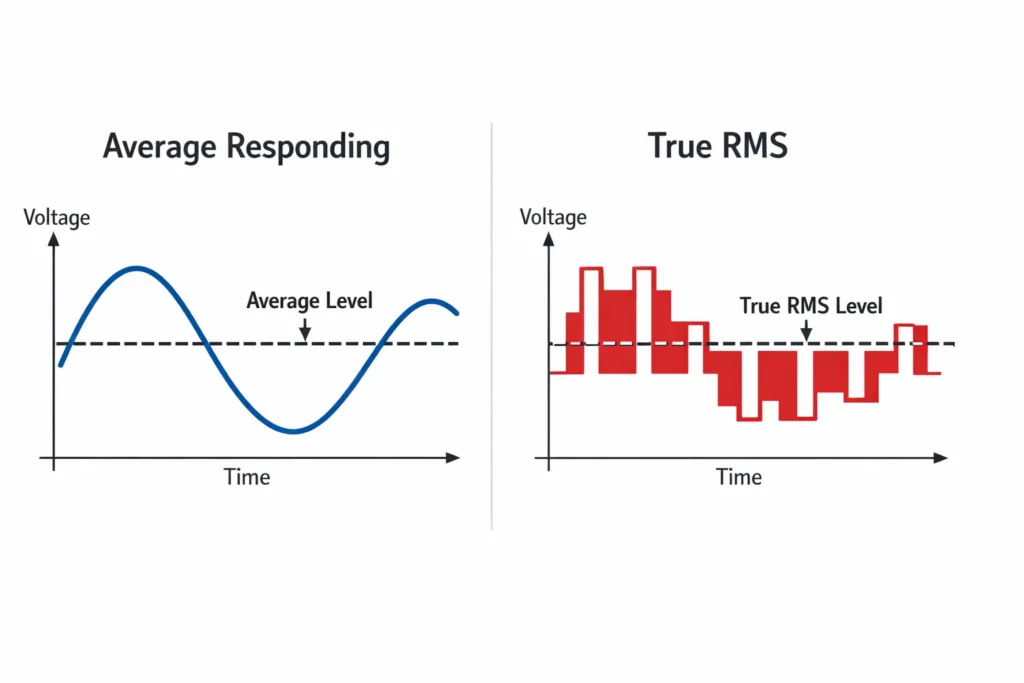

Nhiều đồng hồ rẻ hoặc đời cũ dùng cách đo “trung bình đáp ứng RMS” (average responding) và giả định dạng sin. Với đầu ra PWM, giả định này sai, khiến kết quả lệch đáng kể.
True RMS giúp:
- Tính đúng giá trị hiệu dụng khi dạng sóng méo
- Giảm nguy cơ “tin nhầm số đo” khi bạn đang cân chỉnh hệ thống
- Ổn định hơn trong các ứng dụng đo điện áp biến tần thực tế
LPF Khi Đo Điện Áp Biến Tần Là Gì? Khi Nào Nên Bật?

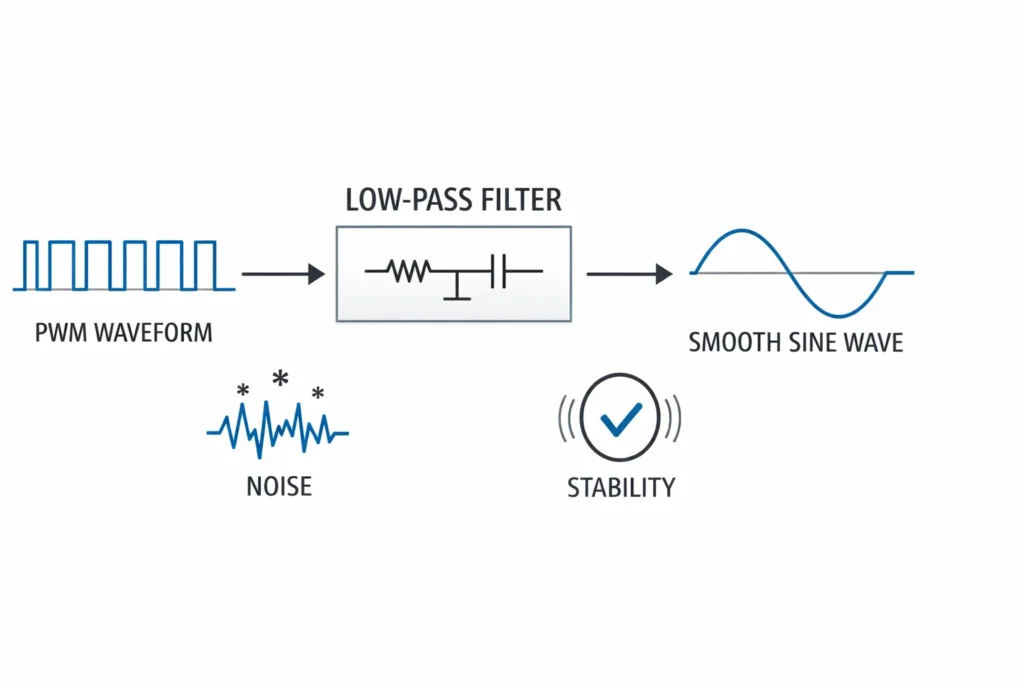

LPF (Low Pass Filter) là bộ lọc thông thấp giúp giảm ảnh hưởng của thành phần cao tần/hài cao tần do PWM tạo ra. Khi bật LPF, đồng hồ “bỏ qua” một phần nhiễu cao tần, từ đó:
- Số đo đỡ nhảy, dễ đọc hơn
- Kết quả gần với thành phần cơ bản mà bạn cần để đánh giá vận hành
- Hạn chế “ảo giác” do nhiễu xung gây ra
Khi nên bật LPF khi đo điện áp biến tần:
- Đo tại đầu ra biến tần tới động cơ (đo U-V-W)
- Gặp hiện tượng số nhảy mạnh, khó chốt kết quả
- Mục tiêu của bạn là kiểm tra xu hướng/so sánh giữa pha, hoặc xác nhận “đang có điện áp ra”
Khi không nên lạm dụng LPF:
- Nếu bạn đang phân tích chi tiết chất lượng dạng sóng, thành phần hài, tổn hao… thì LPF có thể “làm mượt” quá mức. Lúc đó nên cân nhắc thiết bị chuyên dụng hơn (ví dụ power analyzer).
Quy Trình 6 Bước Đo Điện Áp Biến Tần Đúng Cách

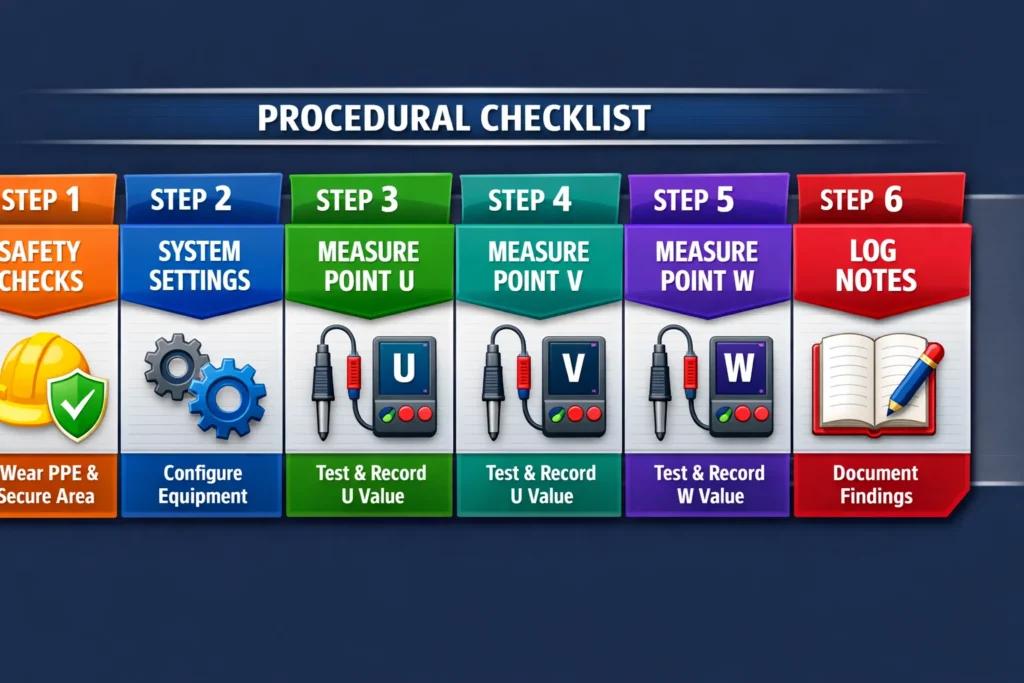

Dưới đây là quy trình thực chiến để đo điện áp biến tần rõ ràng, có thể dùng làm checklist nội bộ:
Bước 1: Xác Định Mục Tiêu Đo
Bạn đo để làm gì?
- Xác nhận có/không có điện áp đầu ra
- So sánh điện áp giữa các pha (mất pha/không cân)
- Kiểm tra sau bảo trì/thay biến tần
- Khoanh vùng lỗi rung, nóng, quá dòng, trip…
Mục tiêu khác nhau sẽ quyết định bạn bật LPF hay cần thêm thiết bị đo công suất/chất lượng điện.
Bước 2: Chọn Đồng Hồ Phù Hợp
Để đo điện áp biến tần, ưu tiên:
- True RMS
- Có LPF (đo biến tần ổn định hơn)
- Mức an toàn điện phù hợp (CAT rating tùy vị trí đo)
Trong nhóm đồng hồ vạn năng phù hợp cho hiện trường, DT4281 thường được nhắc vì vừa True RMS vừa có LPF, phù hợp nhiều bài toán đo đầu ra inverter.
Bước 3: Chọn Điểm Đo Đúng
- Đo đầu ra biến tần: U-V-W (theo tài liệu/nhãn)
- Tránh đo “lưng chừng” ở điểm tiếp xúc kém, dễ gây nhiễu/nhảy số
- Nếu cần so sánh, cố định cùng điểm đo và cùng điều kiện tải
Bước 4: Thiết Lập Chế Độ Đo
- Chọn thang đo ACV phù hợp
- Nếu số nhảy: bật LPF
- Đảm bảo que đo/cọc kẹp tốt, tiếp xúc chắc chắn
Ở bước này, nhiều đội bảo trì chọn DT4281 vì thao tác LPF nhanh và có tính ổn định cao khi đo tín hiệu bị méo.
Bước 5: Ghi Nhận Và Đối Chiếu
Khi đo điện áp biến tần, hãy ghi:
- Điện áp từng pha/giữa pha
- Tần số đặt, tải (nhẹ/nặng), trạng thái động cơ
- Có bật LPF hay không
- Thời điểm đo (trước/sau can thiệp)
Gợi ý: nếu bạn làm báo cáo nội bộ, thêm “cột LPF ON/OFF” giúp tái lập đo rất nhanh.
Bước 6: Kết Luận Theo Triệu Chứng
- Nếu điện áp giữa các pha chênh nhiều: kiểm tra lại dây, đầu nối, tham số biến tần, tải
- Nếu số vẫn nhảy mạnh dù LPF: xem lại điểm đo, dây đo, nhiễu đất, cáp động cơ, tiếp xúc, hoặc cân nhắc thiết bị phân tích chuyên sâu
Lỗi Thường Gặp Khi Đo Điện Áp Biến Tần Và Cách Khắc Phục Nhanh
1. Số đo nhảy liên tục
- Bật LPF, đổi vị trí dây đo gọn hơn, kiểm tra tiếp xúc.
- Dùng đồng hồ True RMS như DT4281 để giảm sai số do dạng sóng méo.
2. Kết quả đo không giống nhau giữa các lần
- Chuẩn hóa điểm đo và điều kiện tải.
- Không đổi que đo/đổi cách đặt dây tùy tiện.
3. Nhầm lẫn giữa điện áp “hiển thị” và điện áp “tác động lên động cơ”
- PWM làm cách hiểu điện áp khác với điện lưới. Với các bài toán tối ưu hiệu suất/đánh giá tổn hao, nên dùng thiết bị phân tích công suất chuyên dụng.
Câu Hỏi Thường Gặp Về Đo Điện Áp Biến Tần
1. Có Nên Dùng Đồng Hồ Thường Để Đo Điện Áp Biến Tần Không?
Nếu đồng hồ không True RMS, kết quả có thể lệch khi dạng sóng méo. Để đo điện áp biến tần ổn định và đáng tin, ưu tiên True RMS và nên có LPF.
2. Bật LPF Có Làm Sai Kết Quả Không?
LPF giúp giảm ảnh hưởng nhiễu cao tần. Nó phù hợp cho mục tiêu kiểm tra vận hành/so sánh cơ bản. Nếu mục tiêu là phân tích sâu chất lượng điện/dạng sóng, hãy dùng thiết bị chuyên dụng.
3. DT4281 Có Phù Hợp Đo Biến Tần Không?
Trong nhiều kịch bản hiện trường, HIOKI DT4281 là lựa chọn thực tế nhờ True RMS và LPF, giúp đo điện áp biến tần ổn định hơn.
KẾT LUẬN
Nếu bạn từng “đau đầu” vì số đo nhảy khi đo điện áp biến tần, nguyên nhân thường nằm ở dạng sóng PWM và nhiễu cao tần. Giải pháp thực tế là chuẩn hóa quy trình đo, ưu tiên đồng hồ True RMS, và bật LPF đúng lúc để kết quả ổn định hơn.
