IM3536 Là Gì? Thiết Bị Đo LCR Và Máy Đo Trở Kháng Hioki Cho R&D Và Sản Xuất
Th3
Khi tìm kiếm một thiết bị đo LCR có thể làm việc ổn định trong cả phòng nghiên cứu lẫn dây chuyền kiểm tra linh kiện điện tử, nhiều kỹ sư sẽ chú ý đến IM3536. Trên website HIOKI Việt Nam tại hiokijp.vn, model này được giới thiệu là thiết bị đo LCR của Hioki, thuộc nhóm sản phẩm phân tích trở kháng và đo LCR. Ở phía hãng, Hioki mô tả IM3536 là dòng LCR meter đa dụng với dải đo từ DC, 4 Hz đến 8 MHz, tốc độ đo nhanh nhất 1 ms và độ chính xác đại diện đến ±0,05% rdg..
Điểm khiến Hioki IM3536 nổi bật không chỉ nằm ở tên model, mà còn ở khả năng bao phủ nhiều bài toán đo khác nhau: đo điện dung, điện cảm, trở kháng, ESR, hệ số tổn hao, điện trở DC và nhiều tham số liên quan của linh kiện điện tử. Theo thông tin từ trang sản phẩm chính thức, model này phù hợp cho việc đánh giá linh kiện thế hệ mới, đặc biệt là các cuộn cảm nguồn, đồng thời có thể mở rộng ứng dụng từ R&D đến sản xuất.

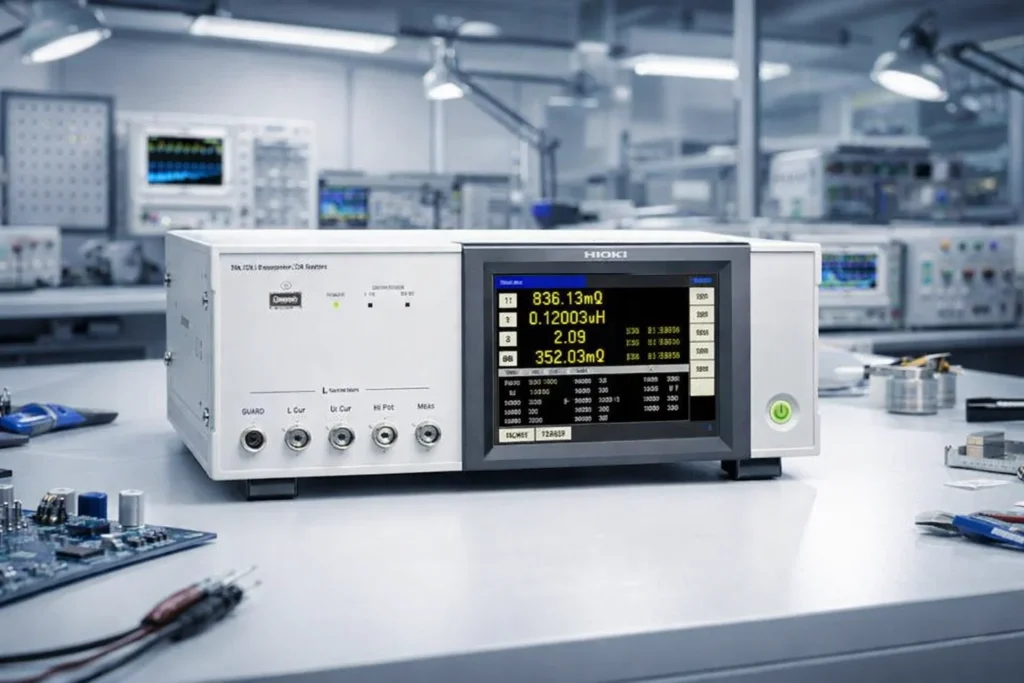

IM3536 Là Thiết Bị Gì?
IM3536 là một thiết bị đo LCR để bàn của Hioki, được thiết kế cho các phép đo linh kiện điện tử ở dải tần rộng. Theo trang sản phẩm của Hioki, riêng model này hoạt động trong dải DC hoặc 4 Hz đến 8 MHz; phiên bản đặc biệt IM3536-01 có thể tùy chỉnh lên tới 10 MHz. Hioki cũng lưu ý rằng dòng sản phẩm LCR meter và impedance analyzer của hãng trải từ 1 mHz đến 3 GHz, nhưng đó là phạm vi của cả danh mục sản phẩm, còn IM3536 tập trung vào vùng đo đa dụng, rất phù hợp cho các phép đo phổ biến trong phòng lab và kiểm tra chất lượng.
Về bản chất, khi doanh nghiệp cần một máy đo trở kháng đủ linh hoạt để kiểm tra tụ điện, cuộn dây, linh kiện SMD hoặc đánh giá đặc tính theo tần số, IM3536 là lựa chọn cân bằng giữa hiệu năng, độ chính xác và chi phí đầu tư. Trên trang sản phẩm của HIOKI Việt Nam, model này cũng được mô tả như một thiết bị đo LCR đa năng với độ chính xác cao, đáp ứng tốt các yêu cầu từ kiểm tra linh kiện đến ứng dụng sản xuất.
Vì Sao IM3536 Được Quan Tâm Trong Nhóm Thiết Bị Đo LCR?
Một trong những lý do quan trọng là dải tần đo rộng. Với nhiều linh kiện điện tử, đặc tính thay đổi theo tần số, nên việc chỉ đo ở một điểm cố định thường không đủ để đánh giá đúng hành vi thực tế của linh kiện. Hioki cho biết IM3536 cho phép cài đặt tần số trên phạm vi rộng, nhờ đó phù hợp để đo tụ điện điện phân, tụ gốm nhiều lớp và cuộn cảm trong các điều kiện gần với điều kiện sử dụng thực tế.
Lý do tiếp theo là tốc độ và độ chính xác. Theo thông số chính thức, model này có tốc độ đo nhanh nhất 1 ms, độ chính xác đại diện ±0,05% rdg., phạm vi chính xác đảm bảo từ 1 mΩ, đồng thời hỗ trợ đo trở kháng thấp với khả năng lặp lại cao. Đây là các yếu tố rất đáng giá trong môi trường sản xuất, nơi kỹ sư vừa cần kết quả nhanh vừa cần độ tin cậy để phân loại linh kiện hoặc kiểm tra chất lượng đầu ra.
Bên cạnh đó, IM3536 còn hỗ trợ nhiều tham số đo như Z, Y, θ, X, G, B, Q, Rdc, Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ). Chính sự đa dạng này giúp một thiết bị có thể thay thế nhiều thao tác kiểm tra rời rạc, giảm thời gian thao tác và tăng độ nhất quán trong quy trình đo lường.
Những Điểm Kỹ Thuật Nổi Bật Của IM3536

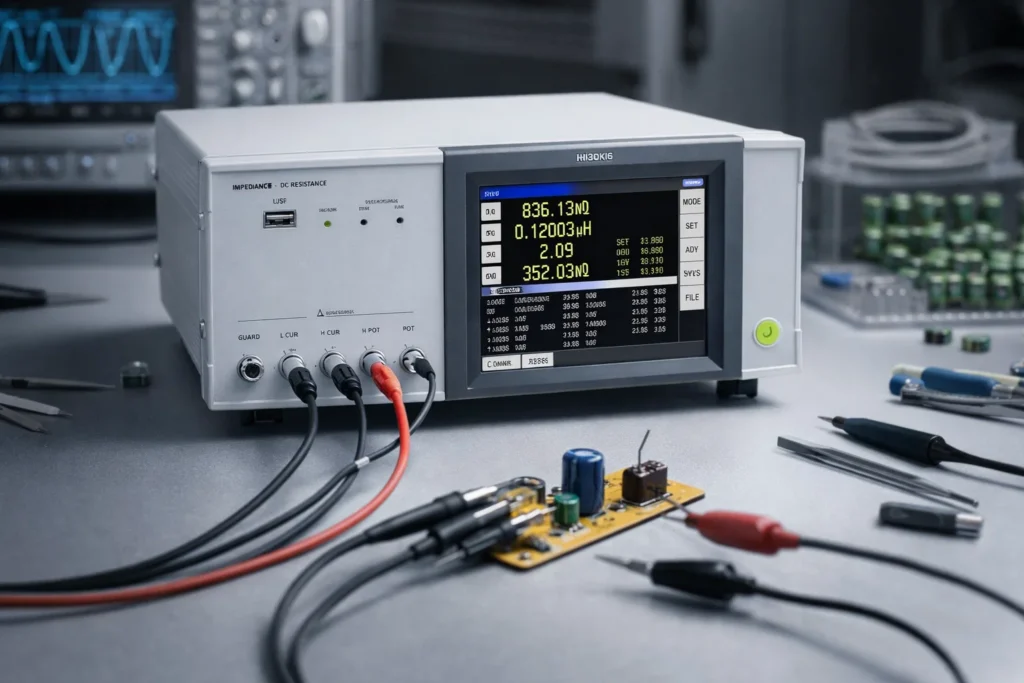

IM3536 hỗ trợ dải đo trở kháng từ 100 mΩ đến 100 MΩ, hiển thị đến GΩ/GS, có mức tín hiệu đo từ 10 mV đến 5 Vrms ở vùng tần thấp hơn, hỗ trợ DC bias đến 2,50 V, màn hình cảm ứng màu 5,7 inch, cùng nhiều giao tiếp như USB, LAN, GP-IB, RS-232C, BCD và EXT I/O. Thiết bị cũng có các chức năng thực dụng như comparator, BIN measurement, bù hở/ngắn mạch, kiểm tra tiếp xúc và lưu/tải bộ điều khiển.
Với những thông số đó, có thể thấy IM3536 không chỉ là một máy đo LCR Hioki đơn thuần, mà còn là nền tảng đo lường phục vụ kiểm tra, đánh giá và chuẩn hóa quy trình đo linh kiện điện tử ở mức khá sâu.

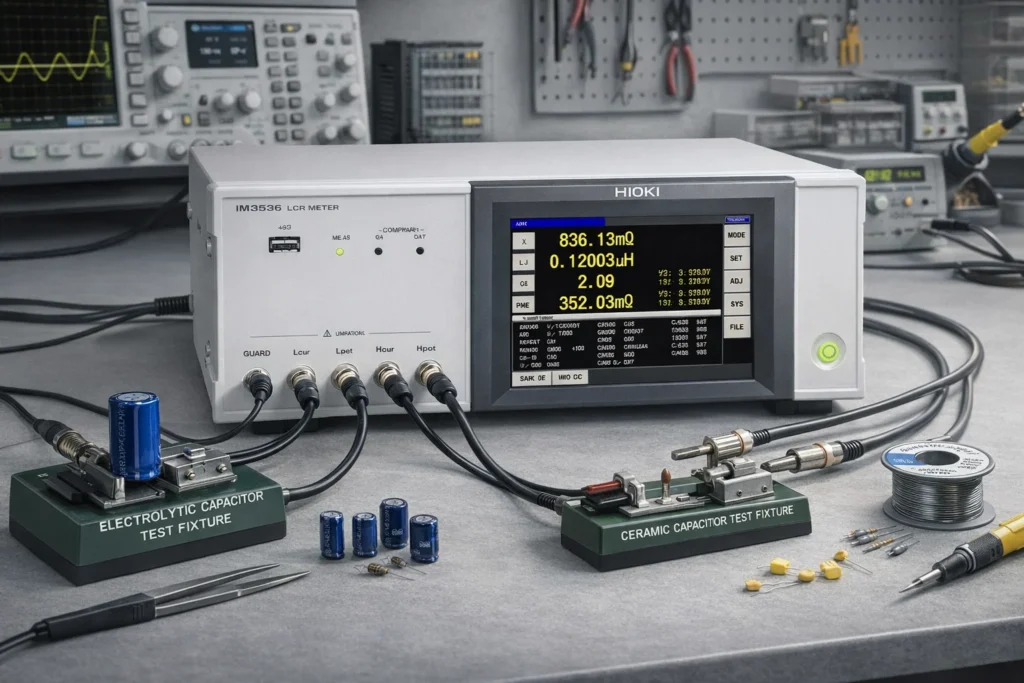

Ứng Dụng IM3536 Trong Đo Tụ Điện Và ESR
Một nhóm người dùng tìm kiếm rất nhiều là những ai cần đo tụ điện, đặc biệt là đo ESR tụ điện. Hioki cho biết điện dung của tụ điện phân thay đổi đáng kể theo tần số đo, nên ngoài các điều kiện theo tiêu chuẩn IEC, nhiều trường hợp vẫn cần kiểm tra ở các tần số gần điều kiện mạch hoạt động thực tế. Nhờ dải tần từ DC, 4 Hz đến 8 MHz, IM3536 phù hợp để đánh giá linh kiện trong những điều kiện này.
Đối với tụ gốm nhiều lớp, hãng cũng nêu rõ có những loại linh kiện mà điện dung thay đổi theo điện áp đo. IM3536 cho phép thiết lập cả tần số đo và mức điện áp đo trên phạm vi rộng, nên rất thích hợp để kiểm tra MLCC dưới các điều kiện khác nhau, thay vì chỉ nhìn vào một giá trị danh định trên catalog. Điều này đặc biệt hữu ích với phòng R&D, đơn vị phát triển nguồn xung, bộ lọc, mạch cao tần hoặc nhà máy cần so sánh độ ổn định giữa nhiều lô linh kiện.
Từ góc nhìn SEO, đây chính là điểm mở rộng tốt cho các từ khóa phụ như “thiết bị đo LCR đo ESR tụ điện”, “máy đo trở kháng đo tụ điện” hay “IM3536 đo ESR”. Đây đều là những truy vấn sát với nhu cầu kỹ thuật, có khả năng mang lại lượng truy cập chất lượng hơn so với các từ khóa quá rộng.

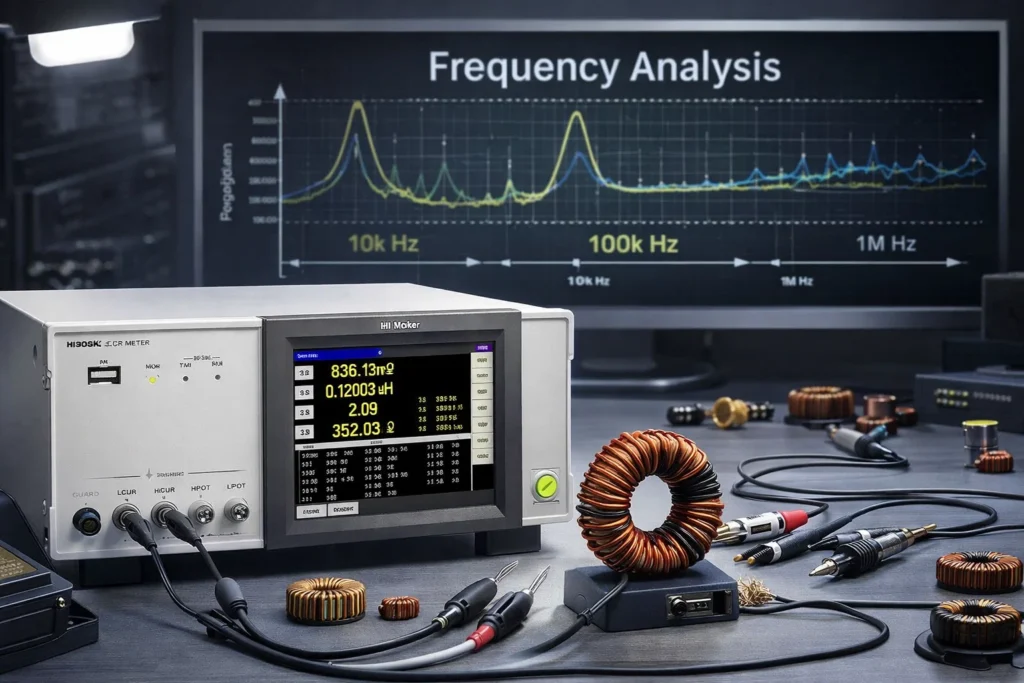

Ứng Dụng IM3536 Trong Đo Cuộn Dây, Cuộn Cảm Và Đặc Tính Theo Tần Số
Nếu tụ điện là nhóm ứng dụng phổ biến, thì đo cuộn dây và đo cuộn cảm nguồn lại là nơi IM3536 thể hiện rõ lợi thế của một máy đo trở kháng chuyên nghiệp. Theo Hioki, hiện tượng tự cộng hưởng của cuộn dây phát sinh từ điện cảm và điện dung ký sinh; vì thế khi đánh giá một cuộn cảm, cần đo L và Q tại tần số đủ thấp so với tần số tự cộng hưởng. IM3536 cho phép thay đổi tần số trên dải rộng, nên rất phù hợp để theo dõi đặc tính cuộn dây theo nhiều điểm đo khác nhau.
Trang sản phẩm chính thức của Hioki cũng nhấn mạnh IM3536 đặc biệt hữu ích khi đánh giá các power supply inductors nhờ tần số đo tối đa 8 MHz. Với các doanh nghiệp sản xuất biến áp xung, cuộn choke, module nguồn hay linh kiện cho thiết bị điện tử công suất, đây là lợi thế đáng kể vì cho phép đánh giá sát hơn hành vi thực tế của linh kiện trong mạch.
Hioki còn cho biết người dùng có thể cài phần mềm ứng dụng LCR đi kèm để điều khiển thiết bị từ máy tính, thay đổi tần số tại các điểm chỉ định và lưu dữ liệu đo ra Excel hoặc file văn bản thông qua các giao tiếp như USB, GP-IB hoặc RS-232C. Với kỹ sư cần dựng đường đặc tính tần số của cuộn cảm, đây là tính năng rất hữu ích vì giúp giảm thao tác thủ công và chuẩn hóa dữ liệu thử nghiệm.

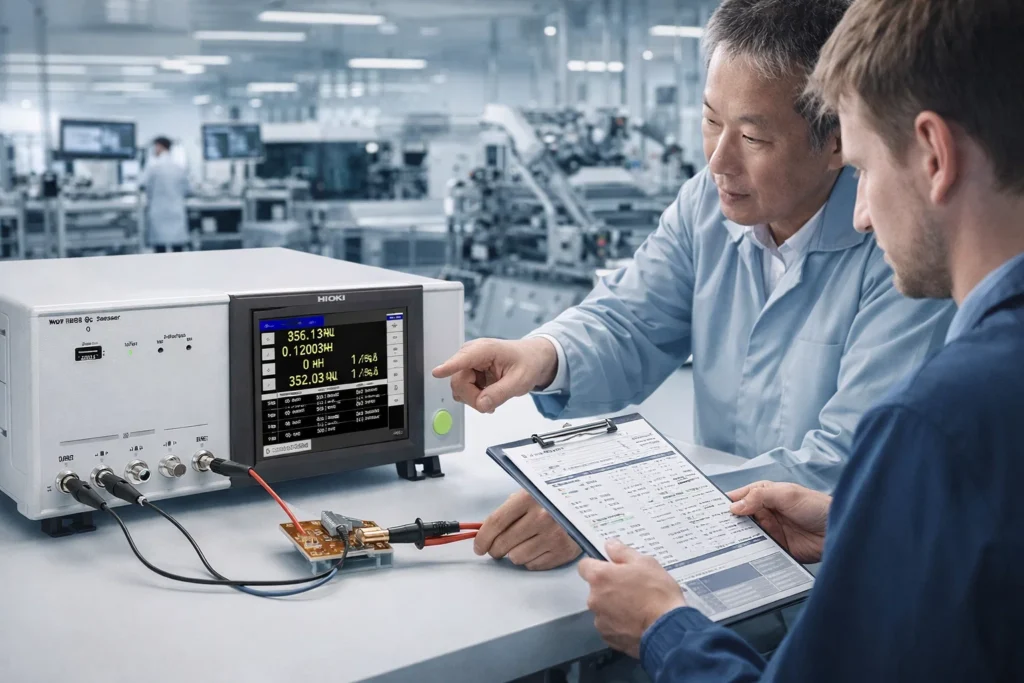

IM3536 Phù Hợp Với R&D Hay Dây Chuyền Sản Xuất?
Câu trả lời là cả hai. Hioki mô tả IM3536 là thiết bị có hiệu năng và chi phí phù hợp cho phạm vi ứng dụng rộng, từ R&D đến production lines. Trong môi trường nghiên cứu, giá trị của IM3536 nằm ở khả năng thay đổi điều kiện đo linh hoạt, hỗ trợ DC bias, đo nhiều tham số và theo dõi đặc tính linh kiện theo tần số. Còn trong sản xuất, điểm mạnh nằm ở tốc độ đo nhanh, độ lặp lại tốt, comparator, BIN measurement và các giao tiếp phục vụ tích hợp hệ thống.
Nói cách khác, nếu doanh nghiệp đang cần một thiết bị đo LCR vừa đủ sâu cho bài toán đánh giá linh kiện, vừa đủ thực dụng để triển khai trong kiểm tra chất lượng, Hioki IM3536 là model rất đáng cân nhắc. Đây cũng là lý do model này thường được tìm kiếm dưới cả hai nhóm từ khóa: nhóm thiên về kỹ thuật như “đo ESR”, “đo Rdc”, “đo cuộn dây”, và nhóm thiên về sản phẩm như “IM3536”, “máy đo LCR Hioki”, “máy đo trở kháng Hioki”.
Khi Nào Nên Chọn IM3536?
Bạn nên ưu tiên IM3536 khi cần một model để bàn có dải tần rộng hơn các máy LCR cơ bản, cần đánh giá linh kiện trong nhiều điều kiện đo, và muốn kết hợp đo LCR + trở kháng + ESR + điện trở DC trên cùng một thiết bị. Model này đặc biệt phù hợp khi cần kiểm tra tụ điện, MLCC, cuộn cảm nguồn, linh kiện SMD hoặc xây dựng quy trình đo đặc tính theo tần số.
Ngoài ra, trên trang sản phẩm của HIOKI Việt Nam, IM3536 đã được đặt đúng trong danh mục Thiết bị Phân Tích Trở Kháng/Thiết Bị Đo LCR, đồng thời trang này cũng đang dẫn sang một trang sản phẩm liên quan trên hệ thống Victory. Điều đó rất thuận lợi nếu mục tiêu của bài viết là vừa kéo SEO cho hiokijp.vn, vừa phục vụ chiến lược gắn backlink sang hệ sinh thái nội dung sản phẩm liên quan.
Kết Luận
Với người dùng đang tìm kiếm IM3536, nhu cầu thường không dừng ở việc biết tên model, mà là muốn hiểu rõ thiết bị này dùng để làm gì, đo được gì và phù hợp với bài toán nào. Nhìn từ thông số và ứng dụng thực tế, Hioki IM3536 là một thiết bị đo LCR kiêm máy đo trở kháng rất mạnh cho các bài toán đo tụ điện, đo ESR, đo cuộn dây, đánh giá linh kiện theo tần số và hỗ trợ cả môi trường R&D lẫn sản xuất.
